Грейферный ковш — это тип навесного оборудования для погрузки-разгрузки материалов, который используется для захвата и подъема сыпучих материалов, таких как песок, гравий, зерно, уголь, удобрения и отходы.

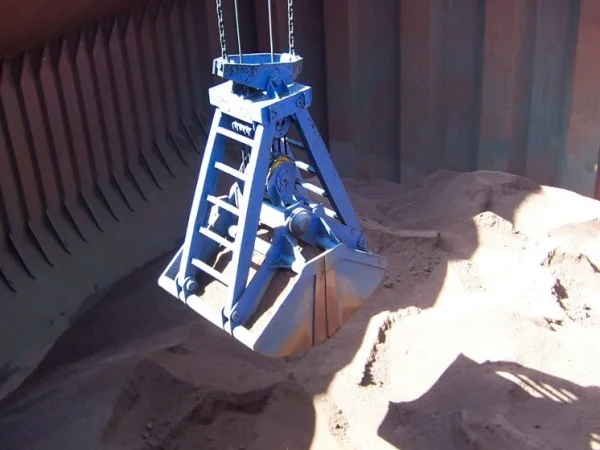

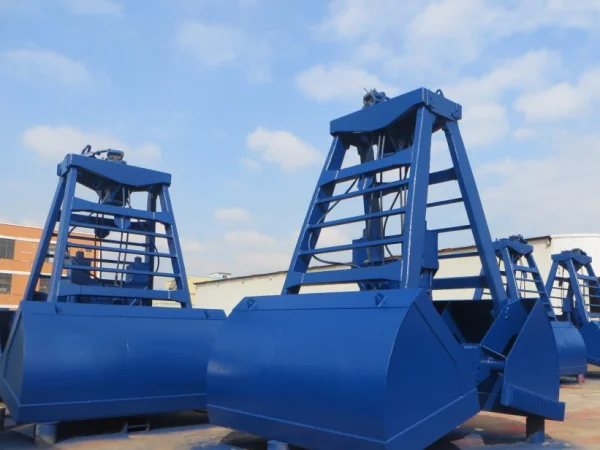

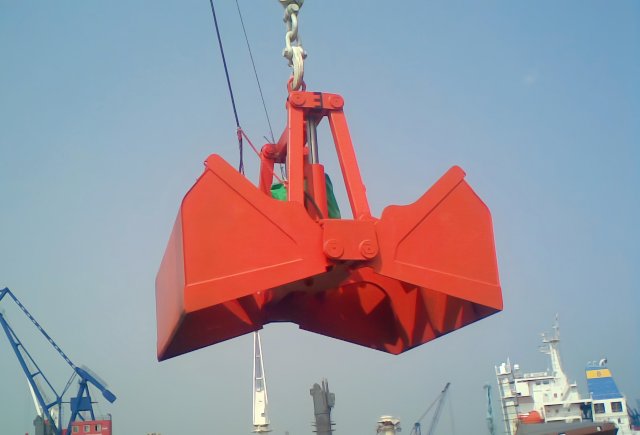

Ковш грейферный — это тип навесного оборудования для захвата и подъёма сыпучих материалов, таких как песок, гравий, зерно, уголь, удобрения и отходы. Он состоит из двух шарнирно сочленённых челюстей (или корпусов), которые открываются и закрываются подобно грейферу, отсюда и название.
1. Высокая грузоподъемность: Разработан для обработки сыпучих материалов с большими объемами вместимости от нескольких сотен литров до нескольких кубических метров.
2. Прочная конструкция: Изготовлен из высокопрочной стали, выдерживающей износ в суровых условиях.

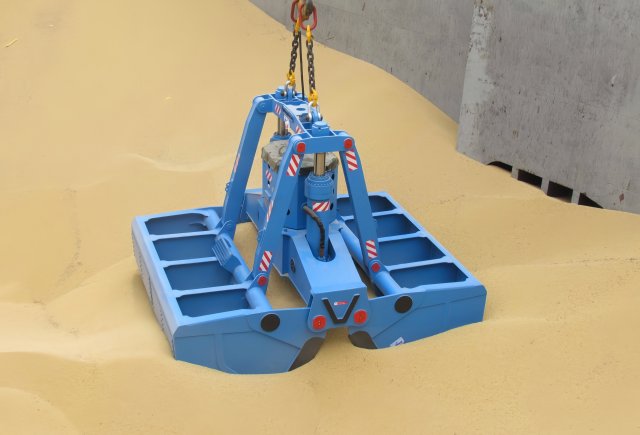

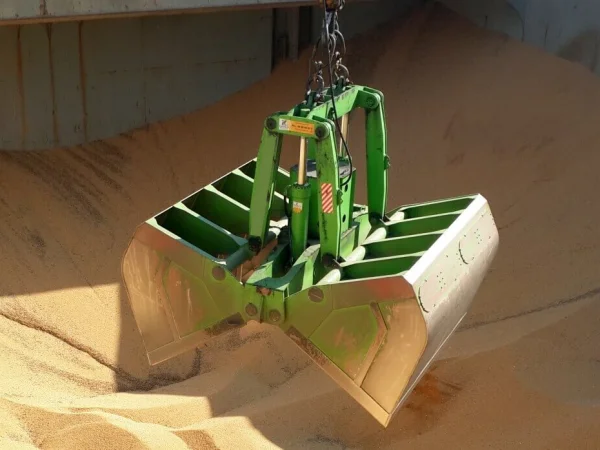

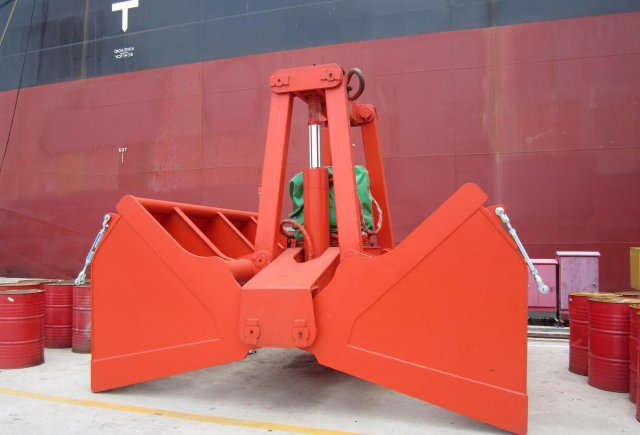

3. Гидравлический грейфер: Работает от гидравлической системы экскаваторов или кранов.
4. Электрогидравлический грейфер: Работает от встроенного двигателя, используется с судовыми или портальными кранами.

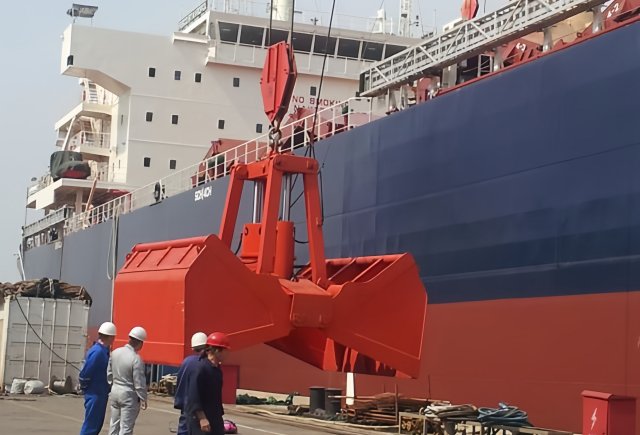

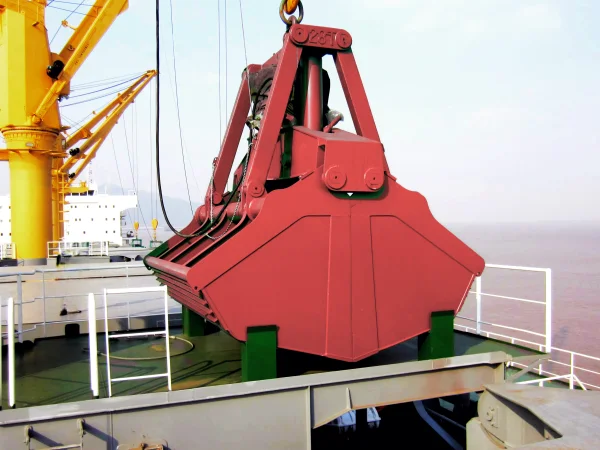

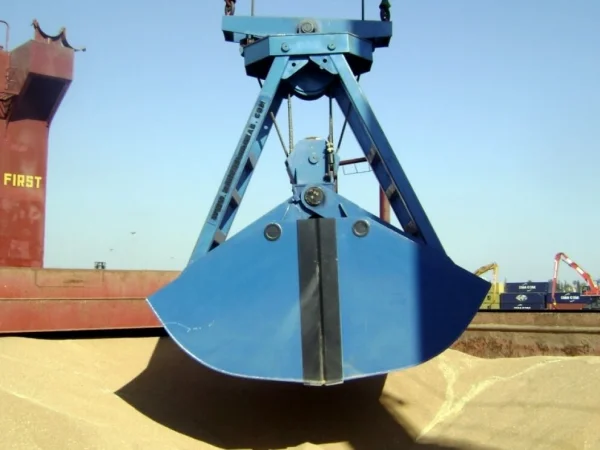

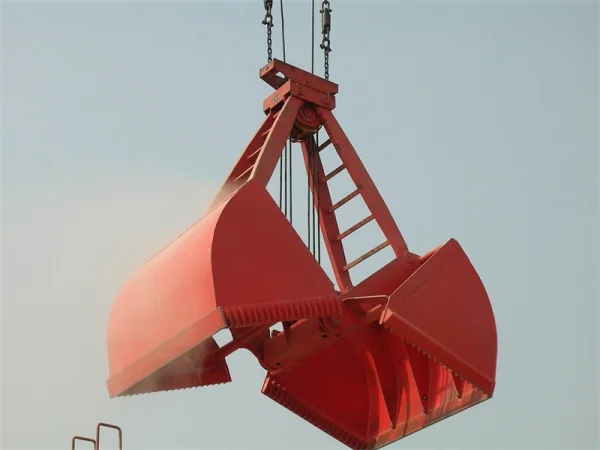

5. Механический грейфер: Грейферы с тросовым приводом подходят для кранов без гидравлических систем.
6. Опция вращения (опция): Гидравлическое вращение на 360° доступно для точного размещения и маневрирования материалов.
| Механический грейферный ковш | |||||||||||||
| SWL (т) | 6.3 | 8 | 10 | 12.5 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | ||
| Собственный вес (кг) | 3 умножающая сила | 2700 | 3200 | 3920 | 4740 | 6080 | 7760 | 9800 | 12960 | 16000 | 21200 | 26600 | |
| 4 умножающая сила | 2860 | 3300 | 4000 | 4900 | 6240 | 8000 | 10120 | 13200 | 16400 | 21600 | 27000 | ||
| Вместимость (м3) | 3 умножающая сила | 4.5 | 5.9 | 7.6 | 9.7 | 12.4 | 15.3 | 19 | 23.8 | 30 | 36 | 45.5 | |
| 4 умножающая сила | 4.3 | 5.8 | 7.5 | 9.5 | 12.2 | 15 | 18.6 | 23.5 | 29.5 | 35.5 | 45 | ||
| Шкив | Диаметр (мм) | 355 | 400 | 450 | 500 | 560 | 630 | 630 | 710 | 800 | 1000 | 1215 | |
| Стальной трос | Диаметр (мм) | 18 | 20 | 22 | 24 | 26 | 28 | 32 | 36 | 40 | 48 | 56 | |
| Длина м | 3 умножающая сила | 10 | 10.3 | 11.3 | 12 | 13.5 | 14.5 | 15 | 16.8 | 18.2 | 20 | 21.5 | |
| 4 умножающая сила | 12 | 13.5 | 14.5 | 16 | 17.5 | 19 | 20 | 22 | 24 | 26 | 28.5 | ||
| маршрут мм | 3 умножающая сила | 4960 | 5450 | 5960 | 6430 | 7060 | 7520 | 8130 | 8740 | 9420 | 10320 | 11040 | |
| 4 умножающая сила | 6620 | 7270 | 7950 | 8550 | 9420 | 10060 | 10850 | 11640 | 12560 | 13760 | 14750 | ||
| Размер(мм) | A | 3300 | 3710 | 3970 | 4320 | 4700 | 5100 | 5380 | 5860 | 6400 | 7030 | 7600 | |
| B | 2940 | 3320 | 3500 | 3740 | 4130 | 4520 | 4680 | 5160 | 5650 | 6230 | 6700 | ||
| C | 2330 | 2520 | 2760 | 3010 | 3260 | 3460 | 3730 | 4000 | 4330 | 4660 | 5020 | ||
| D | 3220 | 3580 | 3760 | 3960 | 4410 | 4660 | 5020 | 5490 | 5860 | 6280 | 6850 | ||
| E | 2400 | 2640 | 2820 | 2960 | 3300 | 3480 | 3750 | 4000 | 4400 | 4700 | 5100 | ||
| F | 460 | 600 | 800 | 1000 | 1100 | 1280 | 1280 | 1400 | 1500 | 1750 | 2080 | ||
| G | 380 | 430 | 480 | 530 | 590 | 670 | 670 | 760 | 850 | 1080 | 1300 | ||
| Гидравлический грейферный ковш | |||||||||||||
| Тип (MHD) | Мощность (кВт) | Собственный вес (кг) | Размер грузоподъёмности (т) | Объём (м3) | Макс. Давление (бар) | Время закрытия (с) | Общий размер (мм) | ||||||
| 380V50Hz | 440V60Hz | 380V50Hz | 440V60Hz | A | B | C | D | E | |||||
| MHD15.0-1250 | 15 | 18 | 1360 | 3.6 | 1.25 | 180 | 8 | 6.5 | 2100 | 2010 | 1640 | 1950 | 1400 |
| MHD15.0-1600 | 1520 | 4.4 | 1.6 | 180 | 8 | 6.5 | 2120 | 2080 | 1740 | 2080 | 1540 | ||
| MHD18.5-2000 | 18.5 | 22 | 1870 | 5.5 | 2 | 180 | 10 | 8 | 2320 | 2200 | 1900 | 2240 | 1700 |
| MHD18.5-2500 | 2030 | 6.6 | 2.5 | 180 | 10 | 8 | 2360 | 2320 | 2080 | 2460 | 1860 | ||
| MHD22.0-3000 | 22 | 26 | 3080 | 8.5 | 3 | 200 | 13 | 11 | 2960 | 2890 | 2200 | 2710 | 1960 |
| MHD22.0-4000 | 3560 | 10.8 | 4 | 200 | 13 | 11 | 3050 | 2950 | 2200 | 2800 | 2300 | ||
| MHD30.0-5000 | 30 | 35 | 4860 | 13.9 | 5 | 200 | 17 | 14.5 | 3380 | 3070 | 2520 | 3020 | 2300 |
| MHD30.0-6300 | 5180 | 16.5 | 6.3 | 200 | 17 | 14.5 | 3500 | 3100 | 2670 | 3240 | 2500 | ||
| MHD30.0-8000 | 6650 | 21.1 | 8 | 200 | 19 | 16 | 3500 | 3220 | 2920 | 3400 | 2640 | ||
| MHD37.0-9000 | 37 | 44 | 8160 | 24.4 | 9 | 200 | 19 | 16 | 3760 | 3300 | 3050 | 3700 | 2940 |
| MHD37.0-10000 | 8350 | 26.4 | 10 | 200 | 19 | 16 | 3760 | 3300 | 3050 | 3700 | 3250 | ||
| MHD37.0-11000 | 8520 | 28.3 | 11 | 200 | 19 | 16 | 3760 | 3300 | 3050 | 3700 | 3560 | ||
| MHD45.0-12000 | 45 | 54 | 9880 | 31.5 | 12 | 220 | 19 | 16 | 4100 | 3820 | 3280 | 3960 | 3430 |
| MHD45.0-13000 | 10210 | 33.6 | 13 | 220 | 19 | 16 | 4100 | 3820 | 3280 | 3960 | 3700 | ||
| MHD45.0-14000 | 10500 | 35.7 | 14 | 220 | 19 | 16 | 4100 | 3820 | 3280 | 3960 | 3980 | ||
| MHD55.0-15000 | 55 | 66 | 13720 | 40.7 | 15 | 220 | 19 | 16 | 4420 | 4120 | 3560 | 4210 | 3650 |
| MHD55.0-16500 | 14250 | 44 | 16.5 | 220 | 19 | 16 | 4420 | 4120 | 3560 | 4210 | 4120 | ||
| MHD55.0-18000 | 14710 | 47.1 | 18 | 220 | 21 | 19 | 4580 | 4130 | 3780 | 4420 | 4200 | ||
