Заказчик в основном производит комплексные цинковые порошки для электропечного производства, цинковые порошки для выдува и другие металлические порошки. Заказчиком проекта выступила компания SKE. Наша задача — модернизировать и переоборудовать старую конвейерную систему для безопасной переработки хвостов плавки цинка и комплексного извлечения ценных металлов.

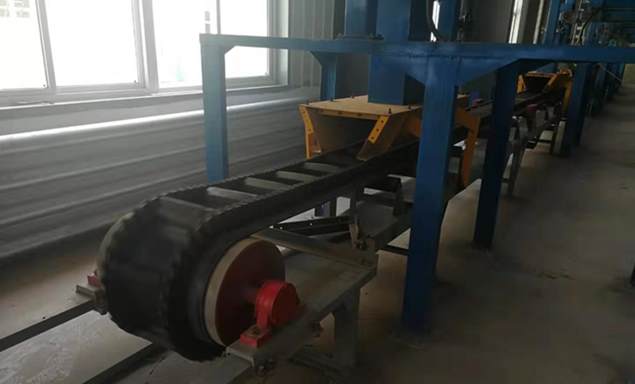

1. Проект в условиях высокогорья: номинальные параметры всего электрооборудования должны соответствовать требованиям к применению.
2. Высокие требования к надежности оборудования: непрерывная работа в течение 24 часов, продолжительность рабочего дня в году: 330 дней.
3. Диверсификация оборудования: в данном проекте используются три типа оборудования для транспортировки сыпучих материалов: стационарные ленточные конвейеры, мобильные реверсивные конвейеры и ленточные конвейеры с гофрированным фланцем (большим наклоном).
4. Строгие требования к очистке ленты: в производстве и переработке цветных металлов задействованы различные материалы, и один и тот же ленточный конвейер должен транспортировать различные материалы, что предъявляет строгие требования к очистке ленты.
1. Температура: Среднегодовая температура составляет 4,9 ℃, максимальная температура (годовой максимум) – 38,7 ℃, минимальная температура (годовой минимум) – 31,7 ℃.
2. Интенсивность землетрясений: 7 градусов
3. Высота над уровнем моря: 2600 метров
4. Среднегодовая относительная влажность воздуха: 35%
| Сырьё | Цинковые хвосты | Серный шлак | Кварц | Известняк | Уголь | Возвратная пыль | Холодный материал из печи фьюминга | Фьюминговый шлак | Цинковый шлак | Прокалённый оксид цинка |
| Насыпная плотность (т/м3) | 1.8 | 1.8 | 1.5 | 1.5 | 1 | 1.2 | 1.8 | 1.8 | 2 | 1.7 |
| Размер частиц | -200mesh | 20-30mm | 20-30mm | 20-30mm | 20-30mm | 1μm | 20-30mm | 2-10mm | 3-5mm | |
| Содержание воды (%) | 10 | 10 | 5 | 5 | 5 | 1 | 10 | 10% | 10 | 10 |
| Мощность переработки (т/сут) | 287.88 | 45.45 | 17.64 | 15.61 | 57.79 | 50.92 | 31.56 | 175 | 6.72 | 77.76 |
| Наименование | Номер чертежа | Ширина ленты (мм) |
Скорость (м/с) |
Угол наклона (°) |
Длина по горизонтали (м) | Высота наклона (м) |
Мощность (кВт) |
| BC-1 | S-1 | 650 |
1 |
16.15 | 126 | 23.4 | 22 |
| BC-2 | S-17 | 0 | 11 | 0 | 7.5 |
||
| BC-3 | S-4 | 6.5 | 15 | 1.7 | |||
| BC-4 | S-5 | 0 | 16 | 0 | |||
| BC-5 | S-14 | 15.4 | 41 | 11.3 | |||
| BC-6 | S-15 | 0 | 5 | 0 | |||
| BC-7 | S-21 | 1000 | 45 | 24 | 15.8 | 22 | |
| BC-8 | S-14 | 800 | 0 | 90 | 0 | 11 | |
| BC-9 | S-3 | 500 | 32 | 38 | 4.8 | 11 |
BC1: Ленточный конвейер для смеси;
BC2 и BC5: Ленточный конвейер;
BC3: Ленточный конвейер для гранулирования смеси;
BC4 и BC6: Передвижной ленточный конвейер;
BC7: Ленточный конвейер с большим углом наклона;
BC8: Дозирующий ленточный конвейер;
BC9: Ленточный конвейер с большим углом наклона (ленточный конвейер с большим углом наклона).
SKE взимает плату за проектирование, закупку материалов и соответствующего оборудования, а также за осмотр, изготовление, сборку, приемочные испытания, транспортировку, монтаж и наладку системы.
SKE поставляет весь комплекс оборудования, включая конструкцию конвейеров, оборудование, систему управления и электрооборудование. Мы отвечаем за проектирование, производство, осмотр, покраску, упаковку, транспортировку, монтаж, наладку конвейеров, а также за техническое руководство от монтажа до производства, обучение персонала, гарантию качества и послепродажное обслуживание и т. д.
